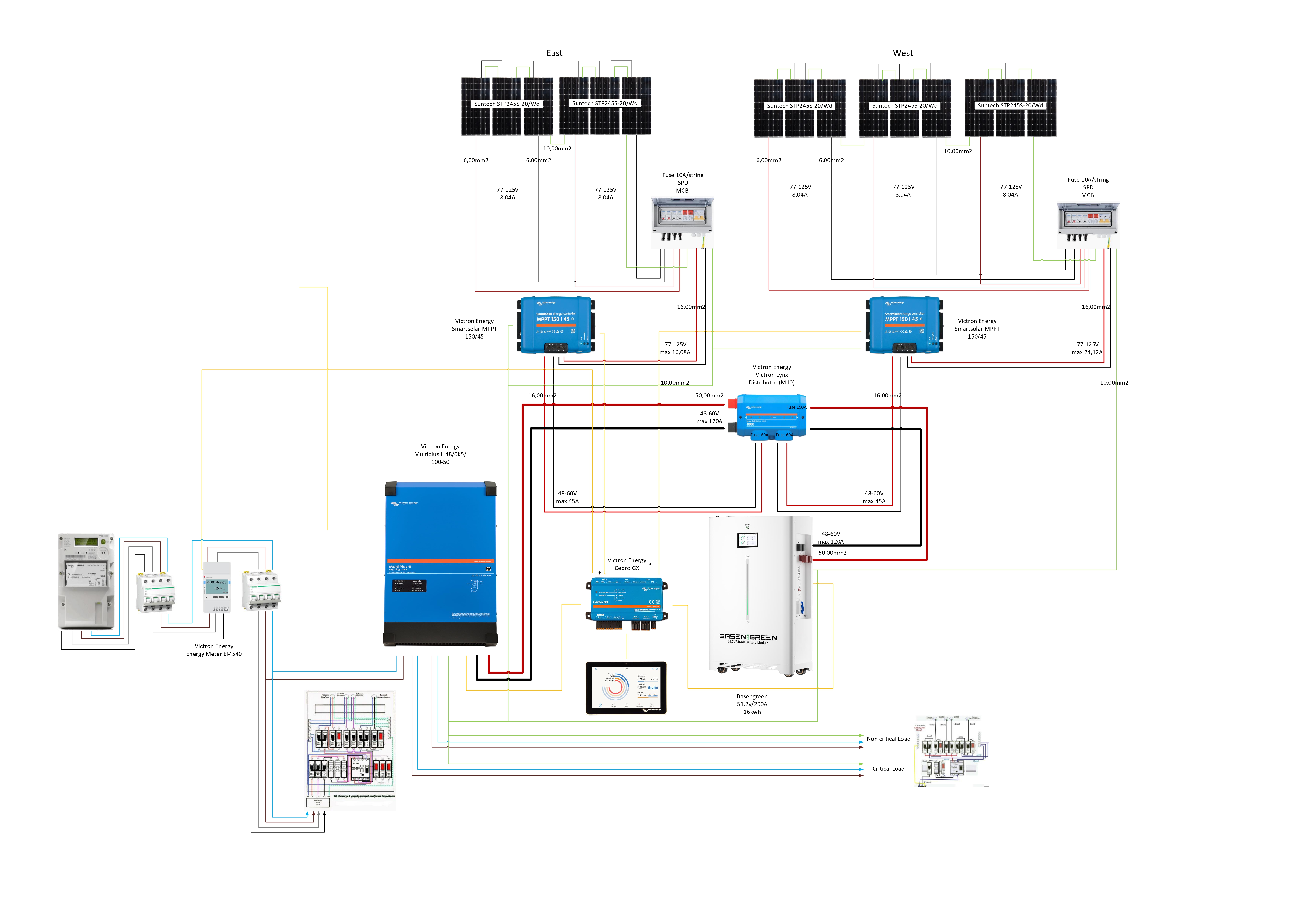

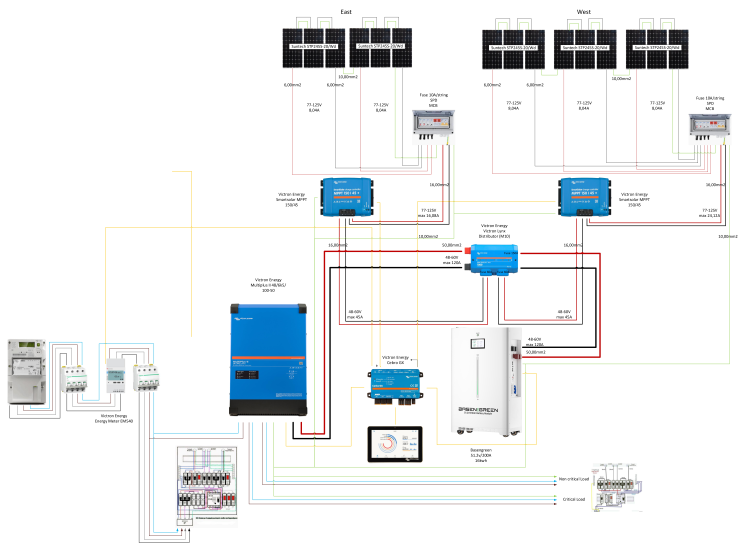

System Architecture Diagram
Διάγραμμα Αρχιτεκτονικής Συστήματος
Home Solar System Installation & Commissioning Εγκατάσταση & Θέση σε Λειτουργία Οικιακού Φωτοβολταϊκού
Welcome to the Apollo Project. This dashboard tracks the complete development, building process, and real-time validation of a fully autonomous off-grid solar storage system. Designed and integrated under personal responsibility, the system features a robust combination of industrial AC/DC distribution, intelligent thermal management, high-density LiFePO4 storage clusters, and Victron Energy telemetry. Καλώς ορίσατε στο Apollo Project. Αυτό το ταμπλό παρακολουθεί την πλήρη ανάπτυξη, τη διαδικασία κατασκευής και την επικύρωση σε πραγματικό χρόνο ενός πλήρως αυτόνομου συστήματος αποθήκευσης ηλιακής ενέργειας. Σχεδιασμένο και ενσωματωμένο με προσωπική ευθύνη, το σύστημα διαθέτει έναν ισχυρό συνδυασμό βιομηχανικής διανομής AC/DC, έξυπνης θερμικής διαχείρισης, συστοιχιών αποθήκευσης LiFePO4 υψηλής πυκνότητας και τηλεμετρίας Victron Energy.

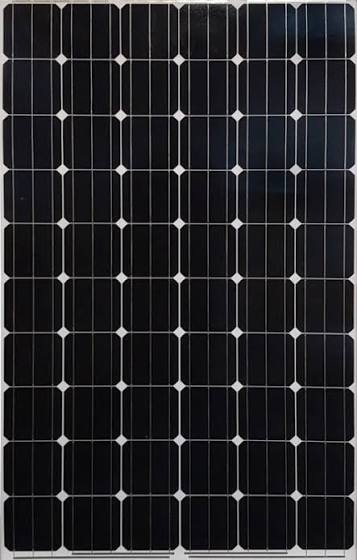

Scope:Σκοπός: PV panel installation and solar array alignment. Εγκατάσταση πάνελ και ευθυγράμμιση της συστοιχίας.

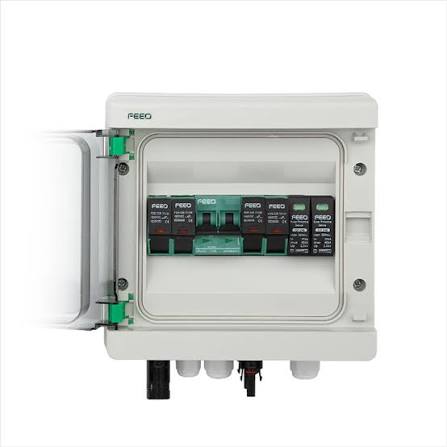

Scope:Σκοπός: Assembly and installation of PV combiners and main AC/DC electrical distribution boards. Συναρμολόγηση και εγκατάσταση πινάκων παράλληλης σύνδεσης Φ/Β (combiners) και κύριων πινάκων ηλεκτρικής διανομής AC/DC.

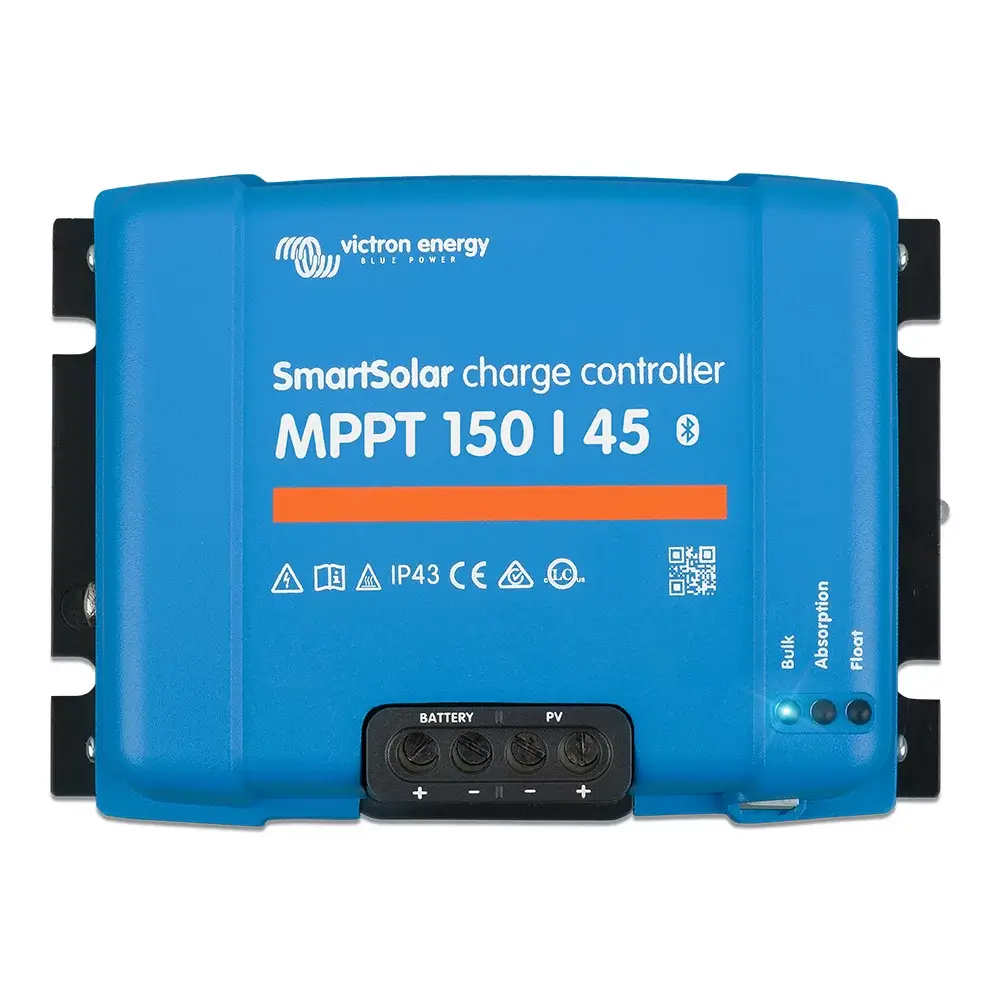

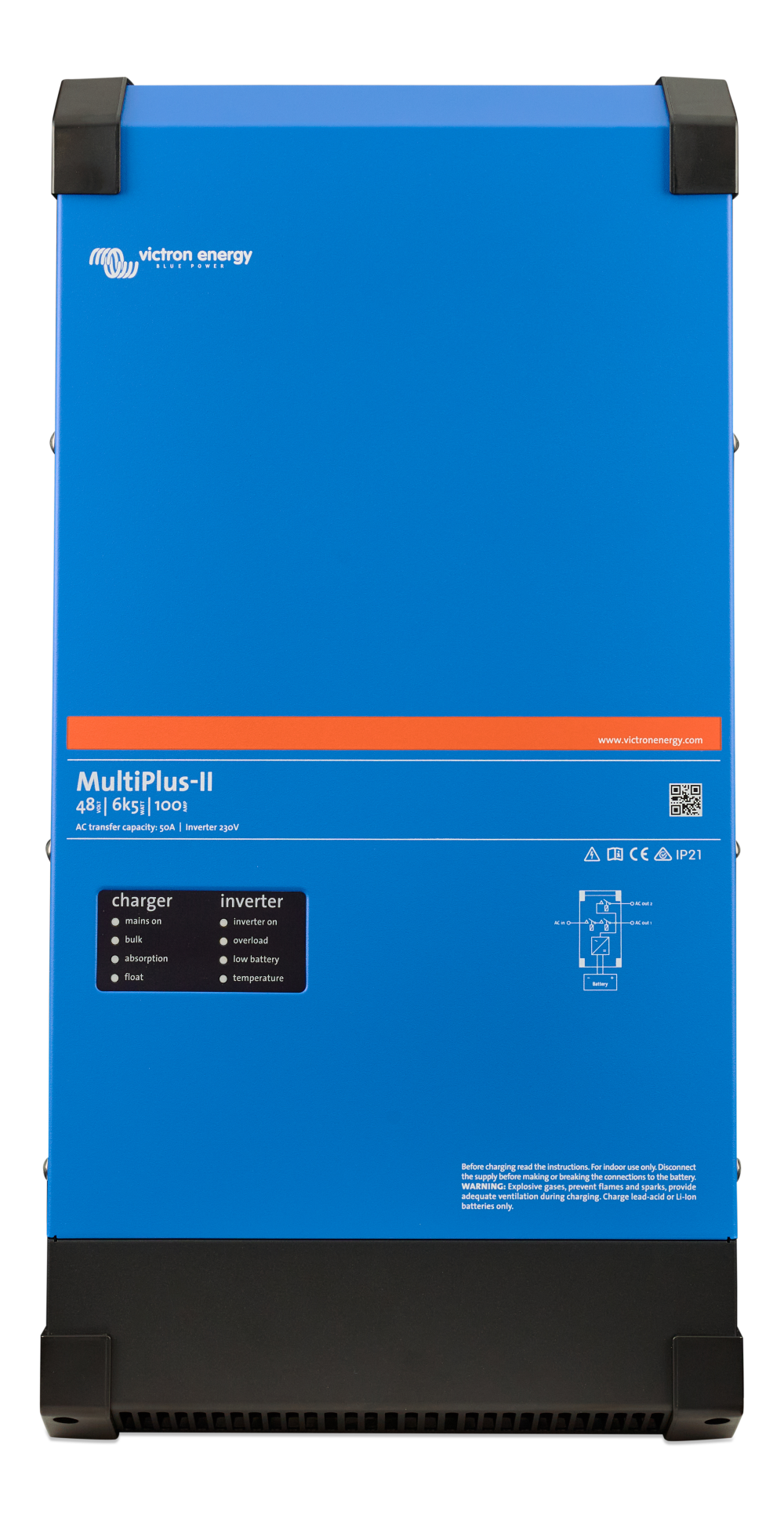

Scope:Σκοπός: Construction & installation of the air-floating enclosure with active ventilation for the Victron MultiPlus-II, MPPT’s and Battery. Κατασκευή και εγκατάσταση του αερο-αιωρούμενου περιβλήματος με ενεργό αερισμό για τα Victron MultiPlus-II, MPPTs και την μπαταρία.
Scope:Σκοπός: Heavy-duty DC/AC routing, labeling, and cable management. Βαρέος τύπου όδευση, σήμανση και διαχείριση καλωδίων DC/AC.
Scope:Σκοπός: Battery bank assembly, safe placement, busbar installation, and main DC connection. Συναρμολόγηση συστοιχίας μπαταριών, ασφαλής τοποθέτηση, εγκατάσταση ζυγών διανομής (busbars) και κύρια σύνδεση DC.

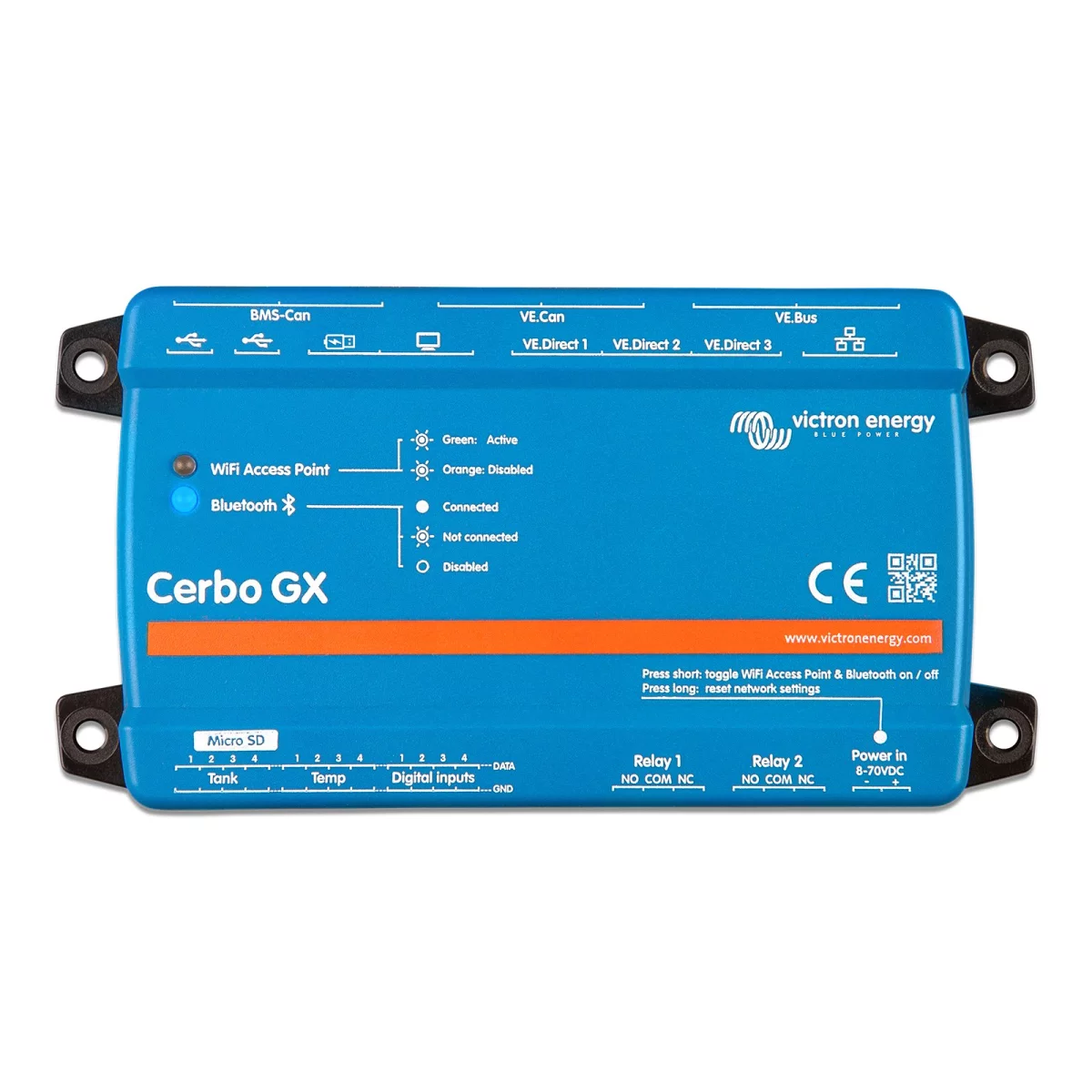

Scope:Σκοπός: Cerbo & Energy meter installation, connections, and telemetry programming. Εγκατάσταση Cerbo & μετρητή ενέργειας, συνδέσεις και προγραμματισμός τηλεμετρίας.
Scope:Σκοπός: Firmware updates, ESS (Energy Storage System) assistants configuration, Venus OS programming & VRM. Ενημερώσεις υλικολογισμικού (firmware), διαμόρφωση βοηθητικών προγραμμάτων (assistants) ESS, προγραμματισμός Venus OS & VRM.
Scope:Σκοπός: Operational system testing, charge/discharge cycle validation, and dynamic load testing. Λειτουργικές δοκιμές συστήματος, επικύρωση κύκλων φόρτισης/εκφόρτισης και δοκιμές δυναμικού φορτίου.
Scope:Σκοπός: Safety measurements, insulation testing, RCD tripping checks, and emergency shutdown validation. Μετρήσεις ασφαλείας, έλεγχος μόνωσης, έλεγχοι ενεργοποίησης RCD και επικύρωση λειτουργίας διακοπής έκτακτης ανάγκης.
Scope:Σκοπός: Pre-commissioning cold checks and the system’s official first powered start-up. Έλεγχοι πριν από τη θέση σε λειτουργία χωρίς τάση (cold checks) και η επίσημη πρώτη εκκίνηση του συστήματος υπό τάση.
Scope:Σκοπός: Final monitoring setup, VRM Portal synchronization, and remote data validation. Τελική ρύθμιση παρακολούθησης, συγχρονισμός VRM Portal και απομακρυσμένη επικύρωση δεδομένων.
Explore certified off-grid components, heavy-duty switchgear, and protective enclosures. Εξερευνήστε πιστοποιημένα αυτόνομα εξαρτήματα, πίνακες βαρέος τύπου και προστατευτικά περιβλήματα.
